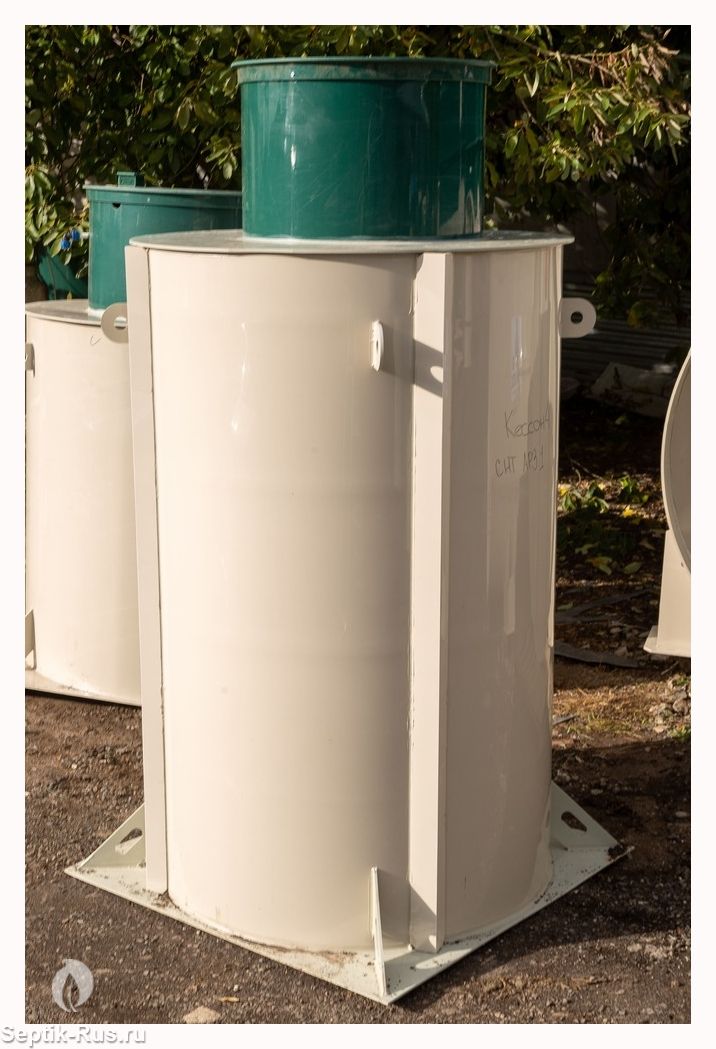

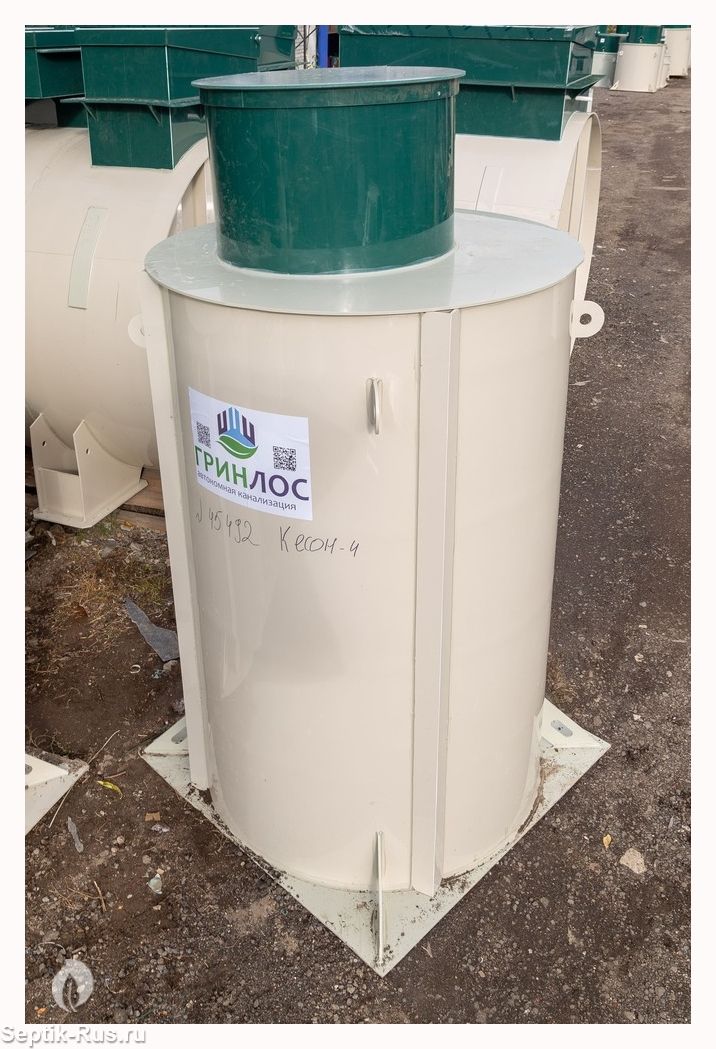

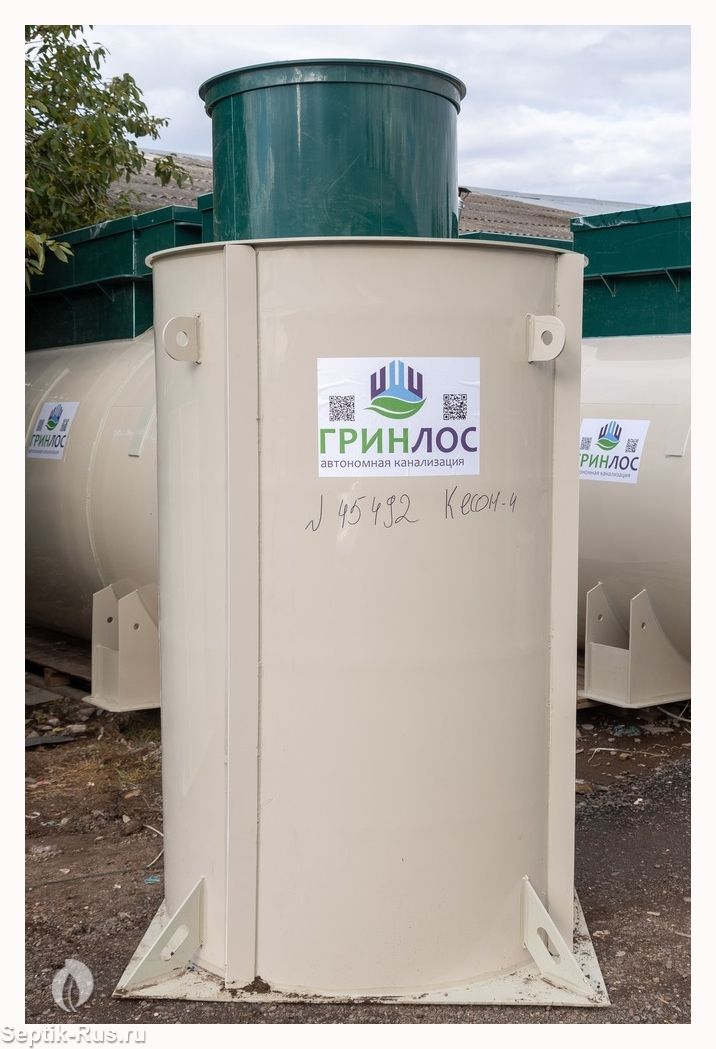

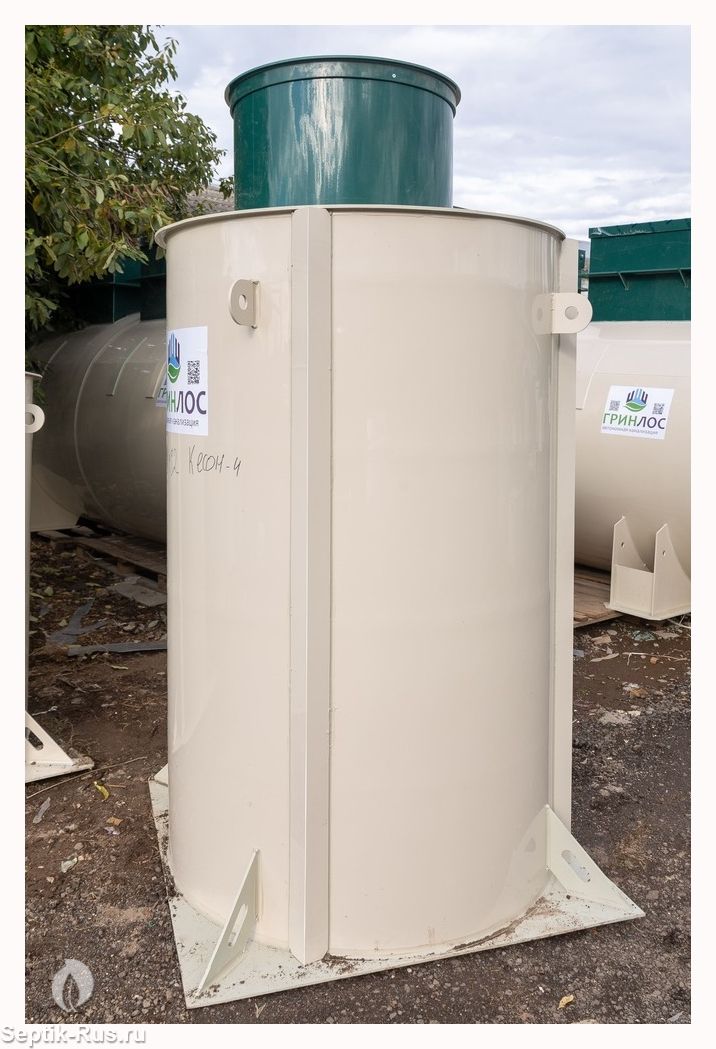

ГРИНЛОС Кессон 4 в Оренбурге

В сравнение

Цена модели: 104 000 руб.


Цена “под ключ” Смотрите смету

Технические характеристики ГРИНЛОС Кессон 4:
  • Высота: 2.5 м
  • Диаметр: 1.3 м
  • Диаметр горловины: 730 м
  • Высота крышки: 50 мм
  • Вес: 90 кг
  • Высота горловины: 500 мм
  • Объем рабочей камеры: 2.4 м3
  • Диаметр обсадной трубы: 118-159 мм
  • Материал корпуса: pp
  • Форма корпуса: цилиндр
  • Срок службы: 50 лет
  • Гарантия: 5 лет
Сколько стоит монтаж ГРИНЛОС Кессон 4
?
Стандартный монтаж септика ГРИНЛОС Кессон 4 состоит из следующих работ:
  • Создание котлована согласно технологическим требованиям.
  • Разгрузка септика из автотранспорта.
  • Подключение электричества.
  • Засыпка станции песком.
  • Пуско-наладочные мероприятия.
:
Доставка по Оренбургу
Шефмонтаж
?
Шеф-монтаж септика ГРИНЛОС Кессон 4 состоит из следующих работ:
  • Контроль соблюдения всех технологических требований при создании Заказчиком котлован.
  • Контроль разгрузки станции из электротранспорта.
  • Контроль установки емкости в котлован.
  • Врезка и впайка входной трубы в корпус септика.
  • Электроподключение станции.
  • Подсоединение электрооборудования (компрессоров и насоса).
  • Пуско-наладка.
  • *песок и вода предоставляется Заказчиком.
Монтаж
Акция!
16 000 руб.
Цена ниже чем у конкурентов

Комплектация ГРИНЛОС Кессон 4

  • Корпус кессона из полипропилена, блок-сополимера с ребрами жесткости, усиленным основанием из ПП. (1 шт.)
  • Крышка с вентиляцией и возможностью утепления (1 шт.)
  • Лестница, вваренная в корпус кессона (1 шт.)
  • Герм ввод для герметичного ввода электрического кабеля внутрь кессона (1 шт.)
  • Манжета под обсадную трубу (1 шт)

Эксплуатационная документация, в том числе

  • Технический паспорт «ГРИНЛОС Кессон»
  • Технический паспорт рециркуляционного насоса (Принудительный вариант отвода воды).
  • ТСертификат соответствия ГОСТ Р ИСО 9001-2015 (ISO 9001:2005)
  • Сертификат соответствия системе ГОСТ Р
  • Декларация соответствия EAC

Особенности ГРИНЛОС Кессон 4

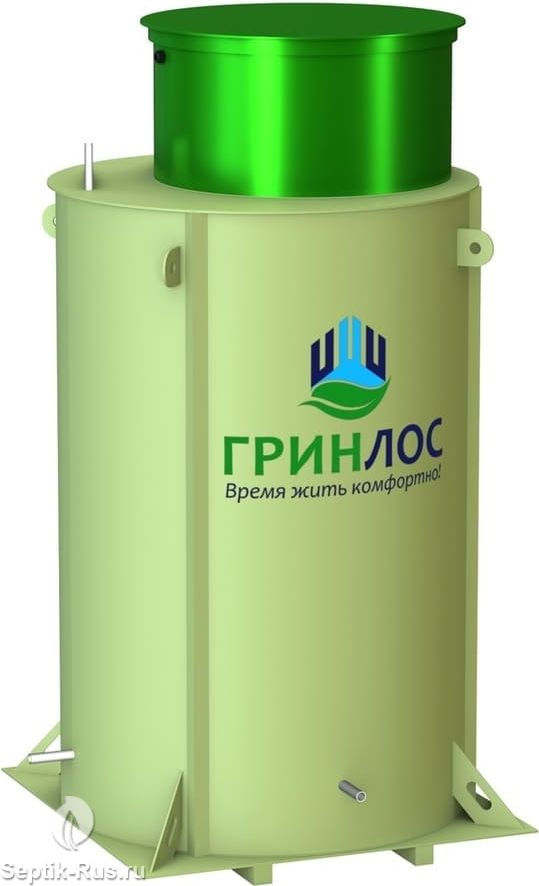

Схема кессона

ГРИНЛОС Кессон 4 — это пластиковый кессон для скважины, изготовленный из полипропилена, блок-сополимера, благодаря чему он не подвержен коррозии. Имеет герметичную пластиковую конструкцию с ребрами жесткости, основанием с грунт зацепами, встроенной лестницей и крышкой.

Корпус устройства представляет собой цилиндр высотой 2.5 м и диаметром основания 1.3 м. Такая форма ГРИНЛОС Кессон 4 обеспечивает его высокую прочность и устойчивость к давлению грунта.

Оснащен уникальной муфтой с усиленный хомутом и герметичным оголовком.

Устройство ГРИНЛОС Кессон 4

Изделие изготовлено из вспененного полипропилена толщиной 8мм, обладает усиленным основанием.

Изделие имеет герметичную пластиковую конструкцию (рабочая камера с горловиной или без, в зависимости от модели) с ребрами жесткости, основанием с грунт зацепами, встроенной лестницей и крышкой.

В зависимости от своего назначения, Изделие может быть дополнительно оснащено муфтой обсадной трубы, которая обеспечивает герметичное соединение Изделия и скважины.

При использовании Изделия в качестве дополнения, например, к колодцу, внутри может размещаться: насосное оборудование, фильтры, гидроаккумулятор, запорная арматура, а также разведение трубопровода в разных направлениях, что позволяет сократить затраты на подключение дополнительных потребителей

Устройство кессона

Установка и монтаж ГРИНЛОС Кессон 4

При проектировании и монтаже Кессона «ГРИНЛОС Кессон» необходимо руководствоваться рекомендациями настоящего Паспорта, проектной документацией, рекомендациями проектировщиков, ТУ 42.21.13-001-45153072-2020, а так же действующими нормами и правилами: СП 45.13330.2012 Земляные сооружения, основания и фундаменты; СП 70.13330.2012 Несущие и ограждающие конструкции; СП 12-135-2003 Безопасность труда в строительстве; СП 22.13330.2011 Основания зданий и сооружений; СП 32.13330.2012 Канализация. Наружные сети и сооружения; актуальное издание ПУЭ (правила устройства электроустановок).

Монтаж кессона начинается с планировки котлована. Выполнять данную работу необходимо учитывая эксцентриситет отверстия в дне кессона и с учётом направленности водопровода.

Диаметр и углубленность котлована вычисляется при помощи схемы подключения конкретного вида кессона. После подтверждения верности разметки роется котлован, в котором непрерывно контролируется вертикальность стен на глубину.

После вырывания котлована на необходимую глубину, подушка из песка заполняется иуплотняется с выходом ее поверхности ниже нулевой отметки с использованием строительногоуровня.

Основание из бетона ПП-12 (ПП-15 исходя от модели) кладётся на подушку из песка таким образом, чтобы футеровка входила в проём в основании и затем уравнивается. После установки пространство между стеной проёма и обсадной трубкой следует залить специальным составом из цемента. В процессе установки очень важно тщательно следить за горизонтальным положением поверхности основания.

Для дальнейшего анкерного крепления кессона применяется шнур из синтетического материала, диаметр которого должен составлять от 16 мм. Шнур фиксируется к монтажным кольцам основания из бетона. Затем, шнуры отводятся на поверхность почвы и можно приступать к установке кессона.

ПРЕДУПРЕЖДЕНИЕ! При анкеровке не используйте стальной трос либо цепь взамен шнура из синтетического материала.

В случае, когда кессон идет сразу в соединении с водонепроницаемой муфтой, ее следует заранее разобрать. Чтобы это сделать, ослабьте все резьбовые крепления, снимите сверху фланец и кольцо для уплотнения.

Обсадную трубку скважины укорачивают таким образом, чтобы она не торчала свыше чем на 50 см от основания из бетона. Кессон из пластика следует поднять и совместить с приёмной трубкой в основании кессона. При погружении кессона обсадная трубка должна входить в приёмную трубку водонепроницаемой муфты, соответственно.

После установки кессона на фундамент из бетона его закрепляют заранее приготовленными шнурами с использованием крепёжных проушин в основании кессона.

Кроме того, на обсадную трубку, устанавливается кольцо для уплотнения, а ещё ответный фланец герметичного соединения корпуса, и все крепления между болтами плавно стягиваются.

Перед засыпкой колодцев необходимо ввести в кессон магистральный водопровод и электрокабель.

Для этого следует приготовить подходящие лунки, основываясь на траншеи водоснабжения, прилегающей к кессону, вставить/вывести водоснабжение с использованием запорной арматуры и компрессионных фитингов и электрокабеля.

Засыпка пазух котлована производится слоями, песком для вида грунта «песчаный» либо «полу глиняный» или раствором песка и цемента в соотношении 5: 1 для «глинистого» грунта и для грунта «сыпучий песок». Толщина одного слоя должна составлять 300 мм, обсыпка осуществляется с непременным поливом водой и прессовкой всех слоёв по отдельности.

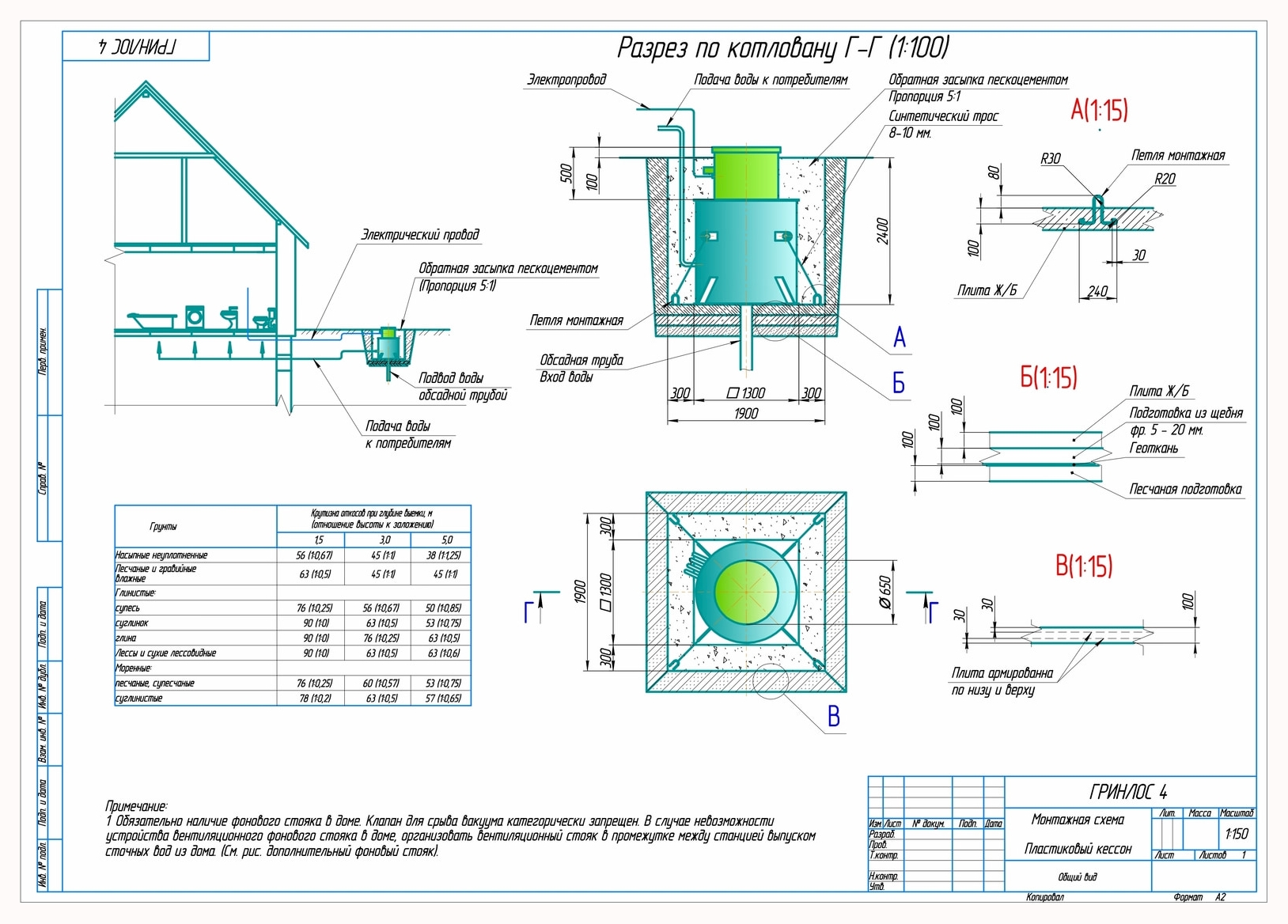

Монтажные схемы ГРИНЛОС Кессон 4
